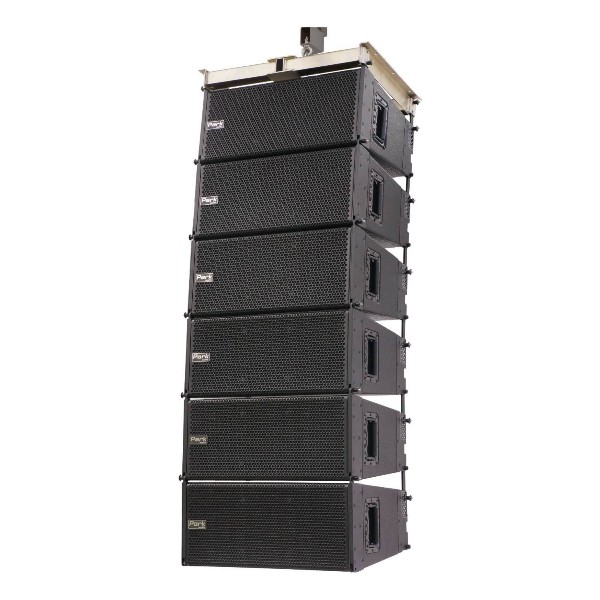

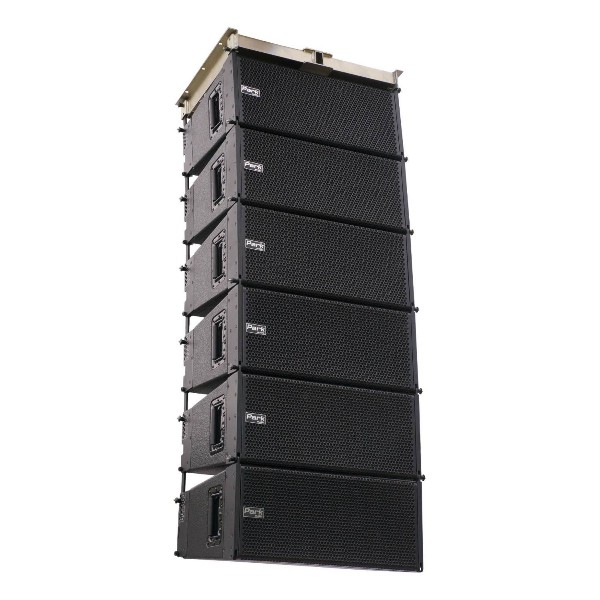

Лінійний масив PARK AUDIO LINE-8

Опис Лінійний масив PARK AUDIO LINE-8

     Лінійний масив Park Audio PARK LINE-8 - Потужність 12 квт.

Компактний лінійний масив  Park Line-8  призначений для озвучування концертних заходів найбільш вимогливими професійними установниками і прокатниками звукового обладнання і має високі акустичні параметри і компактні розміри.
Лінійний масив  Park Line-8  дозволяють істотно знизити транспортні витрати при проведенні концертних турів і гастролей, при цьому забезпечуючи високу якість звуку, яке задовольняє навіть саму вимогливу аудиторію. Невеликі розміри штатних сабвуферів забезпечують можливість розміщення лінійного масиву навіть на маленьких сценах.

Лінійний масив  Park Line-8  дозволяє гнучко змінювати спрямованість звуку, забезпечуючи тим самим просте і зручне розміщення і знижуючи витрати на додаткове звукове обладнання.

Всі компоненти лінійного масиву виготовлені з високоякісних матеріалів.

Корпуси акустичних систем виготовлені з березової фанери і покриті фарбою на водно-полімерній основі.

Всі елементи підвісу з метою підвищення міцності виготовлені зі сталі. Для підвищення корозійної стійкості елементи підвісу мають двошарове покриття - перший шар гальванічне цинкове покриття і другий шар порошкова фарба.

Система підвісу з хорошою ергономікою у поєднанні з компактними розмірами і невеликою вагою акустичних систем забезпечують розгортання лінійного масиву при необхідності навіть однією людиною.

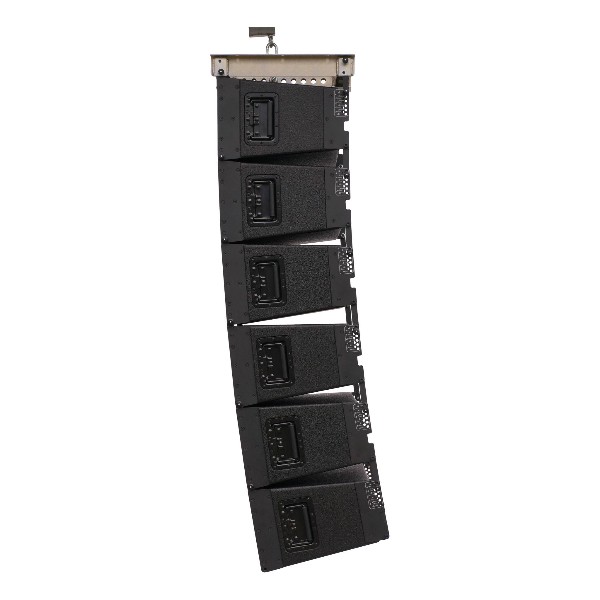

Одна рама дозволяє підвісити до 12-ти елементів лінійного масиву.

Крім підвісного розміщення, конструкція лінійного масиву передбачає також і підлогову установку (Groundstack) на рамі або на субвуферів.

Без додаткової рами на сабвуферах може бути встановлено до 8-ми елементів лінійного масиву. При цьому нижній елемент лінійного масиву, встановлений на сабвуфере, може бути нахилений до 10 ° вгору або вниз (з кроком 1 °).

          БАЗОВИЙ КОМПЛЕКТ

          Сумарна потужність компонентів базового комплекту Park Line-8:

• номінальна  12 кВт AES  (5 х 500 Вт + 4 х 2000 Вт);
• музична  24 кВт  (4 х 1000 Вт + 4 х 4 000 Вт).
• номінальна потужність входять у комплект підсилювачів:  12.2 кВт RMS  (6 х 700 Вт + 4 х 2000 Вт).

          У комплект поставки лінійного масиву Park Line-8 входять:

• Елемент лінійного масиву PE532E - 8 шт .;
• Сабвуфер TX5122 - 4шт .;
• Rack-стійка (8U) - 2 шт .;
• Комплект кабелів для підключення.

          У кожній Rack-стійці встановлені:

• Підсилювач потужності S4 MkII - 1шт .;
• Підсилювач потужності DF2804 - 1шт .;
• Аналоговий звуковий процесор ASC1341 (Park Audio II) - 1шт .;
• Дистриб'ютор харчування (блок розеток) PD116 - 1шт .;
• Панель расшивочной - 1шт .;
• Заглушка 2U - 1шт .;
• Заглушка 1U - 1шт.

Опціонально пропонуються кофри для елементів лінійного масиву, чохли з м'якими захисними вставками для транспортування субвуверов, рами для підвішування або підлогової установки в граундстекі.

          КОМПОНЕНТИ лінійного масиву

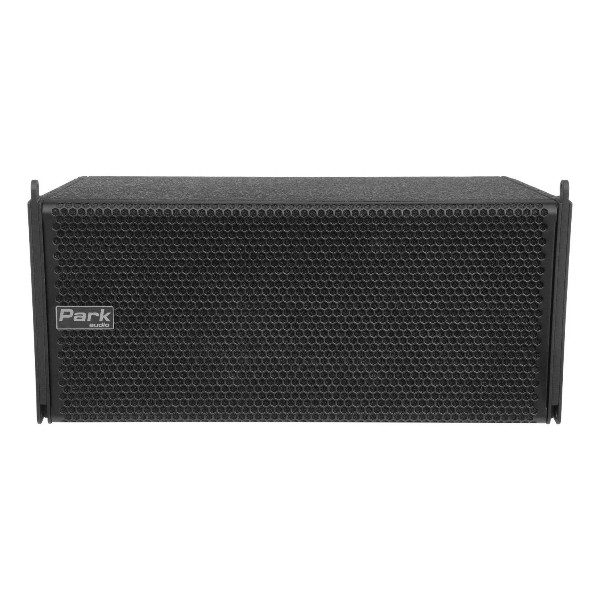

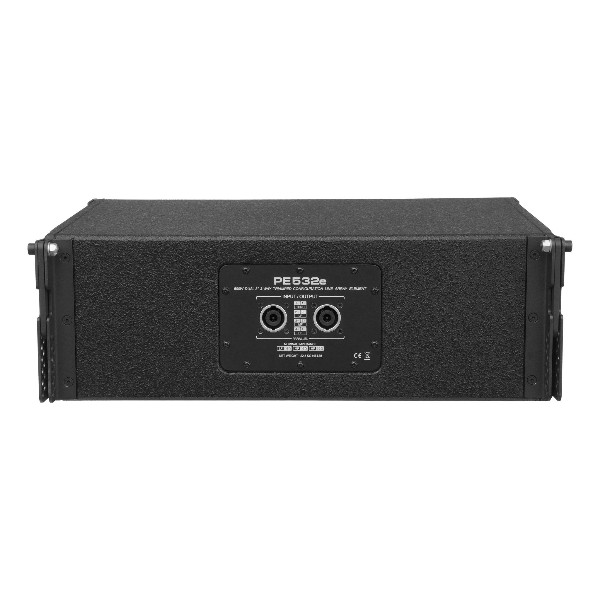

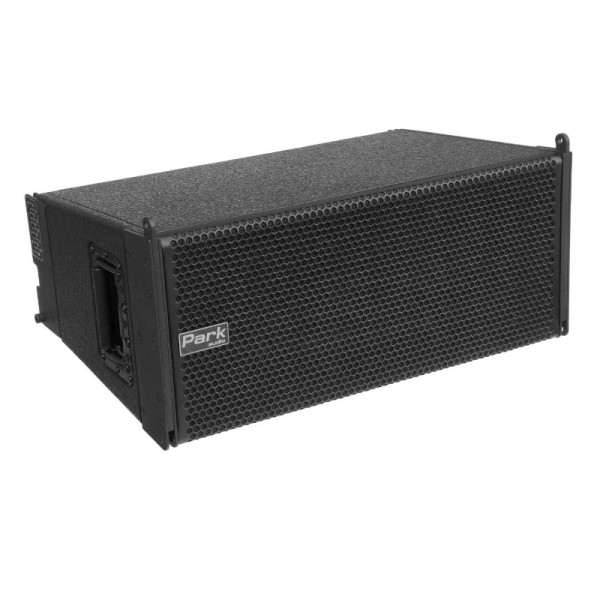

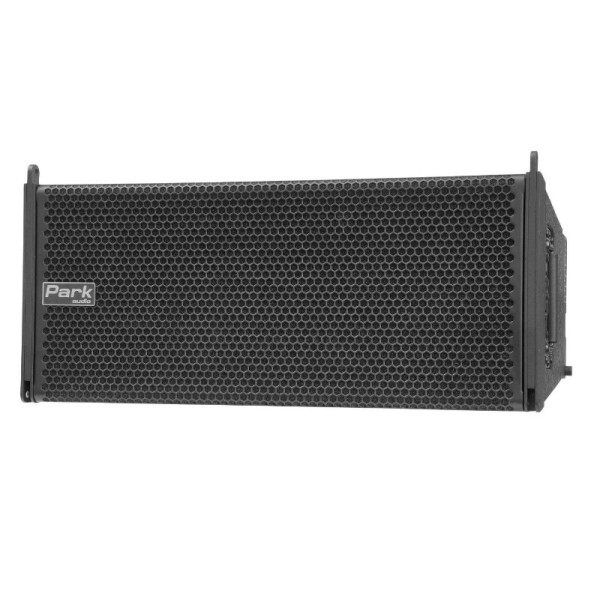

          Елемент лінійного масиву PE532e

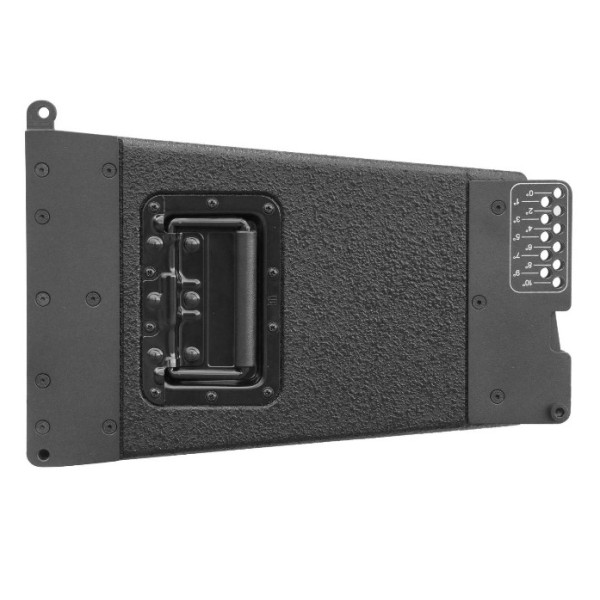

Елемент лінійного масиву (акустична система  PE532e) виконаний на базі двох потужних 8 "низькочастотних драйверів (B & C SPEAKERS, Італія) і двох 1" високочастотних компресійних драйверів (B & C SPEAKERS, Італія). Обидва низькочастотних драйвера відтворюють низькочастотні складові сигналу, і, крім того, один з них відтворює також середньочастотні складові. Високі частоти відтворюються двома 1 "високочастотними драйверами, які кріпляться на спеціально спроектованому хвилеводі, що забезпечує кут спрямованості випромінювання 120 ° по горизонталі і 10 ° по вертикалі. Вихід хвилеводу займає простір практично від верхньої до нижньої частини корпусу, забезпечуючи тим самим створення безперервного акустичного джерела з мінімальними розривами між сусідніми елементами, що значною мірою скорочує їх деструктивне взаємодію. Корпус акустичної системи виготовлений з високоякісної 15-ти мм березової фанери і покритий структурною фарбою чорного кольору на водно-полімерній основі (Warnex). На бічних стінках корпусу розташовані конструктивні елементи підвісу , що забезпечують також і можливість зміни кута нахилу між елементами для створення необхідної діаграми спрямованості. Так само на бічних стінках встановлені відкидаються ручки для перенесення. Порт введення з двома паралельно з'єднаними 8-ми контактними роз'ємами SPEAKON розташований на задній панелі корпусу акустичної системи.

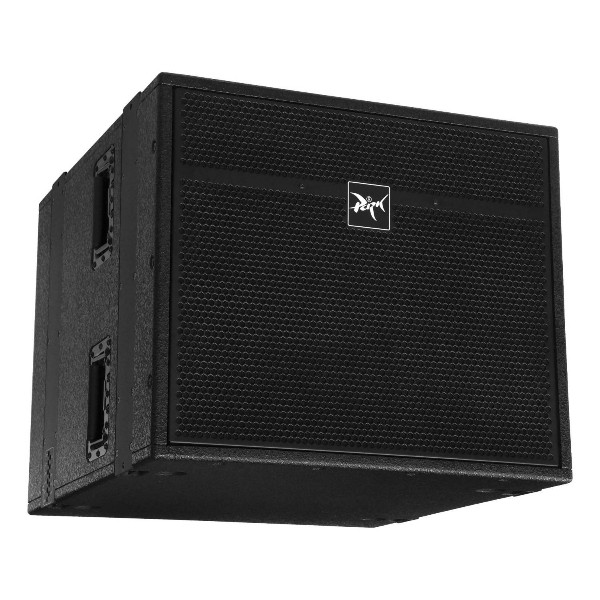

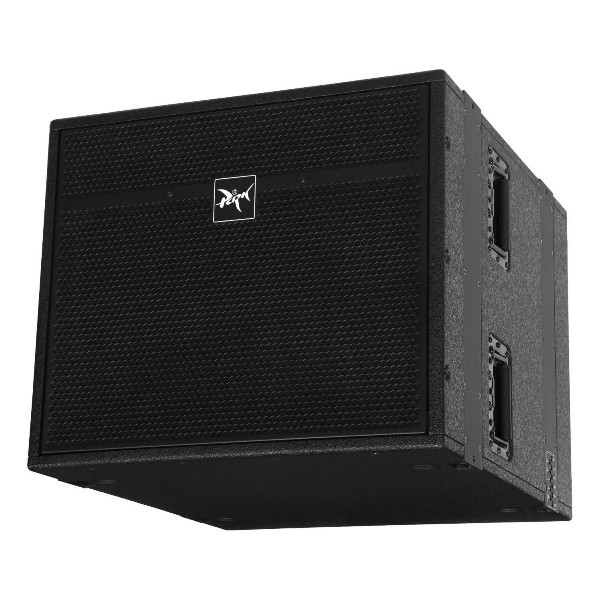

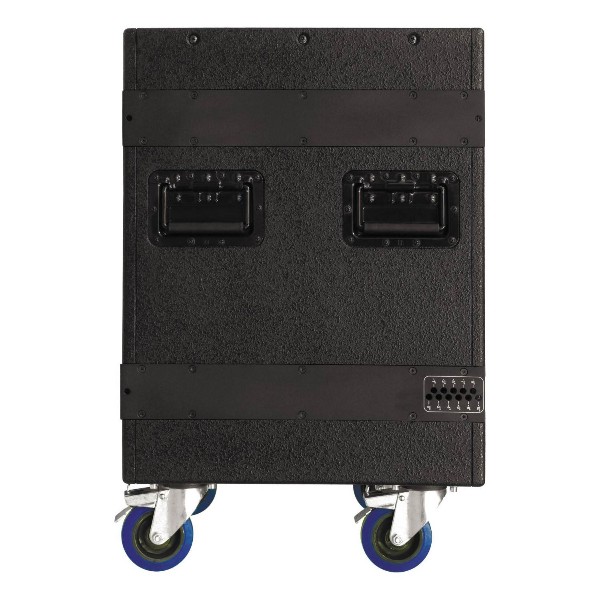

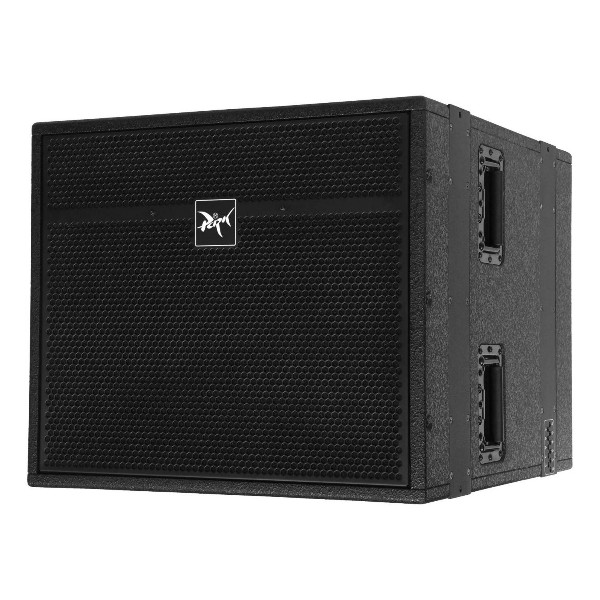

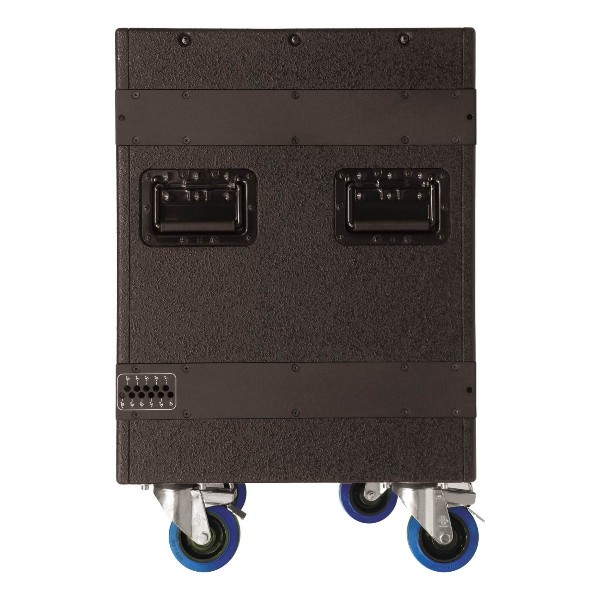

          Сабвуфер TX5122

Сабвуфер  TX5122, незважаючи на свій маленький корпус відтворює низькочастотні складові від частоти 40 Гц з рівнем максимального довготривалого звукового тиску в 131 дБ, що цілком достатньо для відтворення практично будь-яких жанрів музики. У сабвуфере TX5122 встановлено дві нізкочатотние 12 "головки (B & C SPEAKERS, Італія) з 4" звуковою котушкою і номінальною потужністю 1000 Вт кожна. Компактні розміри сабвуфера (570 мм ширина) дозволяють його легко розміщувати навіть на невеликих сценах. Розміри і конструкція субвуфера забезпечує можливість як підлогового розміщення у складі жорсткої конструкції лінійного масиву, так і підвішування його в складі лінійного масиву над сценою.

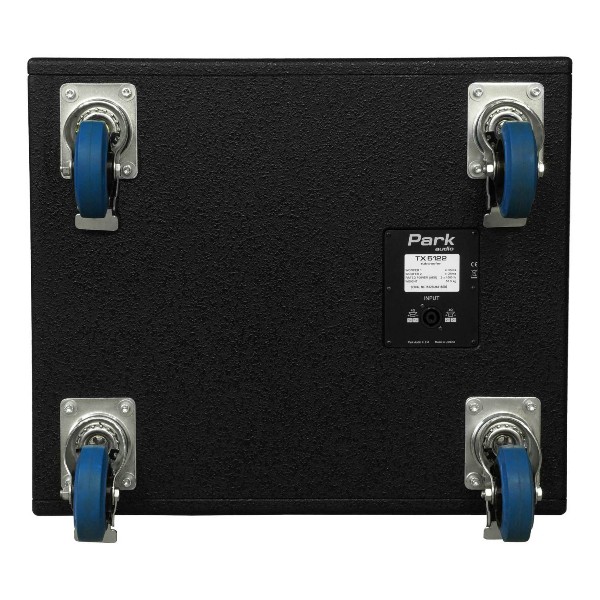

Корпус сабвуферу виготовлений з високоякісної 18-ти мм березової фанери і покритий структурною фарбою чорного кольору на водно-полімерній основі (Warnex). На бічних стінках корпусу розташовані конструктивні елементи підвісу, що забезпечують також і можливість зміни кута нахилу між сабвуфером та елементами лінійного масиву (вузол зміни кута нахилу є тільки в 2-х з 4-х сабвуферів, що входять в базовий комплект). Так само на бічних стінках встановлені відкидаються ручки для перенесення. Порт введення з 4-х контактним роз'ємом SPEAKON розташований на задній панелі корпусу сабвуфера.

          Системний контролер ASC1341

Обробка сигналів для лінійного масиву  Park Line-8  здійснюється спеціалізованим аналоговим системним контролером  ASC1341. Він призначений для створення трехусілітельной конфігурації лінійного масиву. Контролер виробляє розподіл сигналу на смуги, еквалізацію і затримку сигналу. Застосування прецизійних фільтрів і коректорів фази дозволило усунути резонанси хвилеводу, компенсувати його акустичний опір. І, таким чином, створити дуже точну звукову картину з гарним покриттям, природним прозорим звуком і широкою смугою відтворюваних частот. При додаванні до масиву субвуферів  TX5122, для чого є окремий лінійний вихід, виходить оптимальна черирехполосная звукова система. Системний контролер дозволяє оперативно регулювати окремо рівень лінійного масиву і рівень субвуферів. Крім того, в контролері передбачений окремий (додатковий) канал обробки з окремим регулятором для озвучування ближньої зони (або для інших можливих додатків).
