Директ бокс KLARK TEKNIK DN200

Опис Директ бокс KLARK TEKNIK DN200

Директ бокс KLARK TEKNIK DN200

DN200 став постійним лідером як серед інженерів, так і серед музикантів. Завдяки високому запасу потужності, динамічного відгуку та чистоти звучання, DN200 точно відтворює характер електричних та акустичних інструментів і дозволяє вловити набагато більше деталей музичного виконання. DN200 призначений для професійного використання, де фантомне живлення +48 є стандартною функцією всіх мікшерних пультів, а його інноваційна конструкція забезпечує значно більш високу точку кліпування, ніж у багатьох інших активних DI-боксів, забезпечуючи вихід +10 дБн при навантаженні 2 кОм. Цей збільшений запас за рівнем означає, що можна приймати вхідні сигнали більш високого рівня без необхідності використання атенюатора. У поєднанні з топологією вхідної схеми з дуже низьким рівнем шуму, DN200 пропонує дуже широкий динамічний діапазон і вимагає лише атенюатора -20 дБ при прямому підключенні до виходів підсилювача інструменту або інших джерел сигналу з дуже високим рівнем.

DN200 створений для того, щоб витримувати суворі умови гастрольного життя: товстий алюмінієвий профіль захищає електроніку, а профіль захищений міцними силіконовими гумовими накладками.

Збалансований вихід із трансформаторною ізоляцією

Для вибору компонентів DN200, що забезпечують найкраще звучання, було проведено вичерпні прослуховування з використанням широкого спектру активних та пасивних бас-гітар, електроакустичних гітар та електронних музичних інструментів. Для досягнення цієї мети особливе значення мав не тільки вибір аудіотрансформатора, а й імпеданс навколишніх компонентів, який також був надзвичайно важливим для забезпечення максимальної продуктивності аудіотрансформатора. Характеристики лінійного управління виходом трансформатора були ретельно оптимізовані, щоб забезпечити найкращі частотні і фазові характеристики для коротких і довгих кабелів, а також для імпедансів лінії, що широко відрізняються, і кінцевих пристроїв.

При розробці DN200 було приділено особливу увагу запобіганню насичення сердечника аудіотрансформатора, і в тракт сигналу був включений фіксований фільтр верхніх частот, щоб відсікати частоти нижче тих, які важливі з музичної точки зору. Найнижча нота на 5 або 6-струнній бас-гітарі - B0 з частотою 30.87 Гц, а найнижча нота на 88-клавішній клавіатурі фортепіано - A0 з частотою 27.50 Гц. DN200 зберігає частотний діапазон ±0.5 дБ на цих найнижчих музичних нотах.

Крім трансформаторів у сигнальному тракті, DN200 також має трансформатор для ізоляції шин живлення вхідного ланцюга від фантомного живлення, що надходить від вихідного гнізда XLR. При використанні в поєднанні з перемикачем Earth Lift ця повна гальванічна ізоляція вхідних та вихідних інтерфейсів гарантує, що при прямому підключенні до обладнання сцени виключається ризик виникнення ланцюгів заземлення.

Стерео входи з подвійним імпедансом

Для DN200 була розроблена спеціальна збалансована вхідна схема інструментального класу з використанням передових аналогових технологій проектування, щоб створити дуже високий вхідний імпеданс, необхідний пасивним гітарним і басовим звукознімачам, при цьому зберігши низькі значення фактичних компонентів для мінімізації шуму. Цей інноваційний підхід до проектування схем забезпечує дуже низький рівень шуму, що у поєднанні з високою точкою кліпування створює неперевершений динамічний діапазон у DI-боксі з фантомним живленням +48 В.

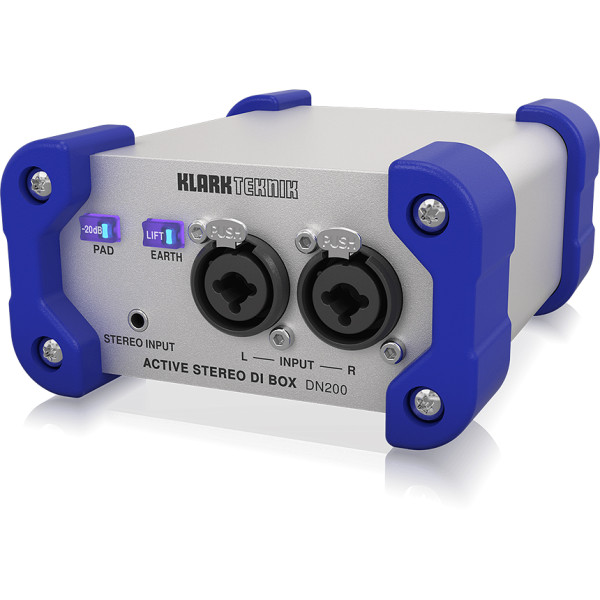

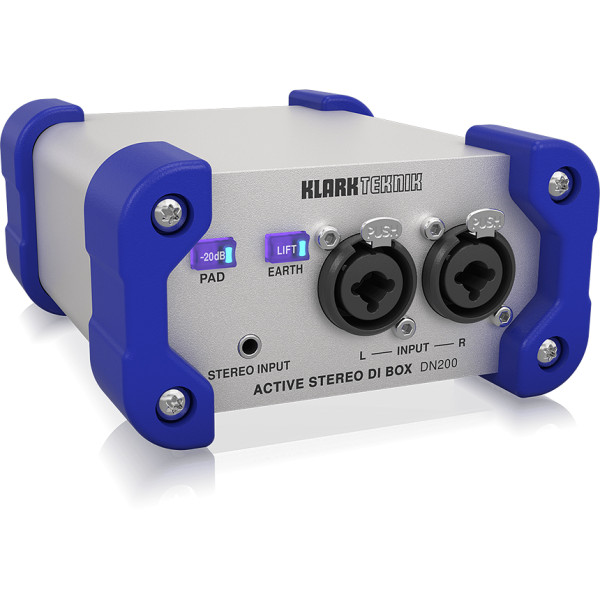

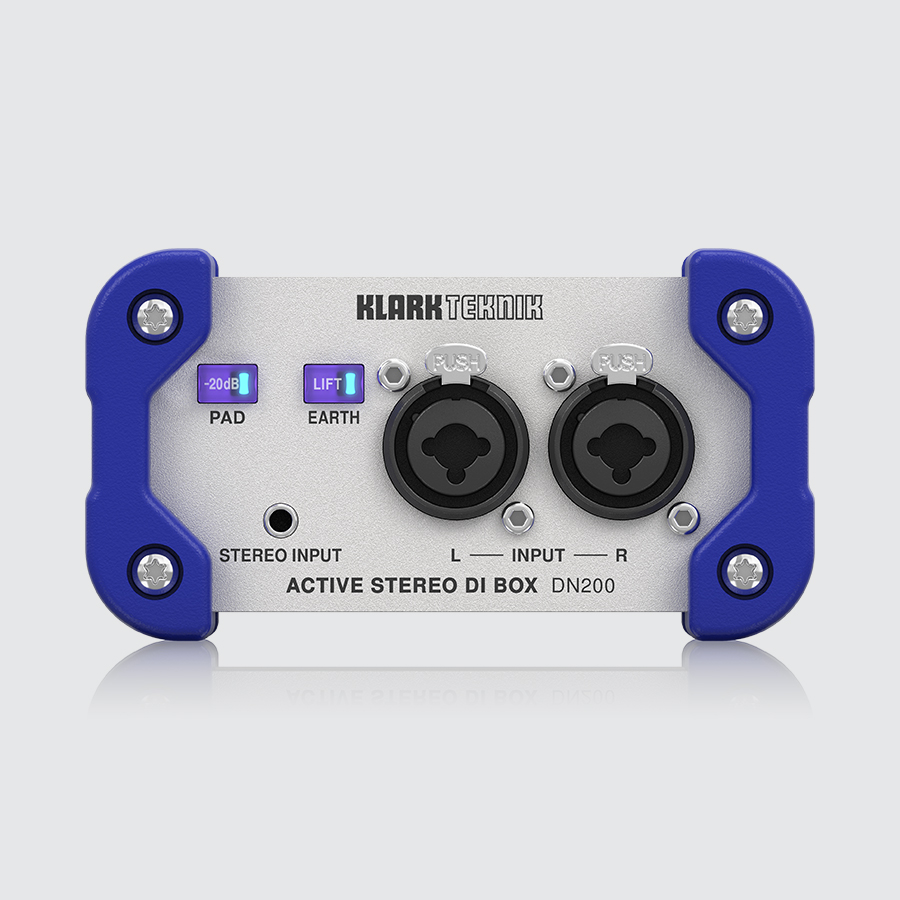

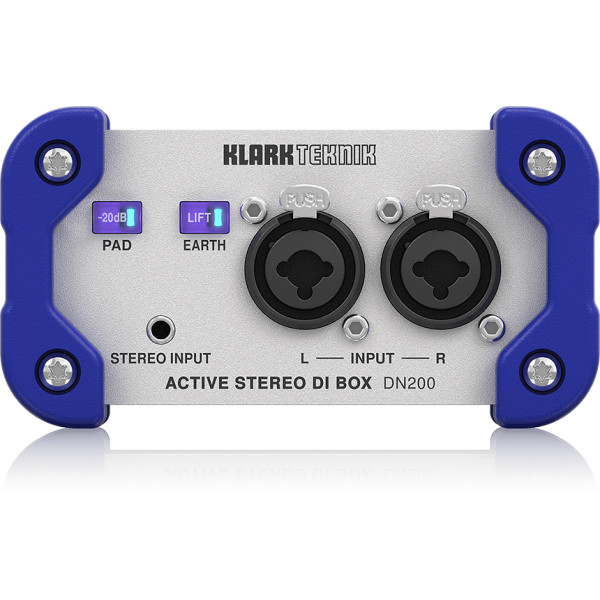

DN200 має два паралельно з'єднаних комбінованих входи XLR / 1/4" TRS. При підключенні до комбінованого входу XLR вхідний опір становить 20 кОм, що ідеально підходить для обладнання лінійного рівня і забезпечує ще більш низький рівень шуму. Цей вхідний імпеданс занадто низький для гітарних і басових сигналів, тому їх підключають до комбінованого входу 1/4" TRS, внаслідок чого номінальний вхідний імпеданс становить 1 МОм, що ідеально підходить для пасивних електричних звукознімачів.

DN200 також оснащений стерео входом mini jack, що ідеально підходить для підключення MP3-плеєрів, мобільних телефонів і т.д.

Підсвічувані перемикачі 20 дБ та Earth Lift

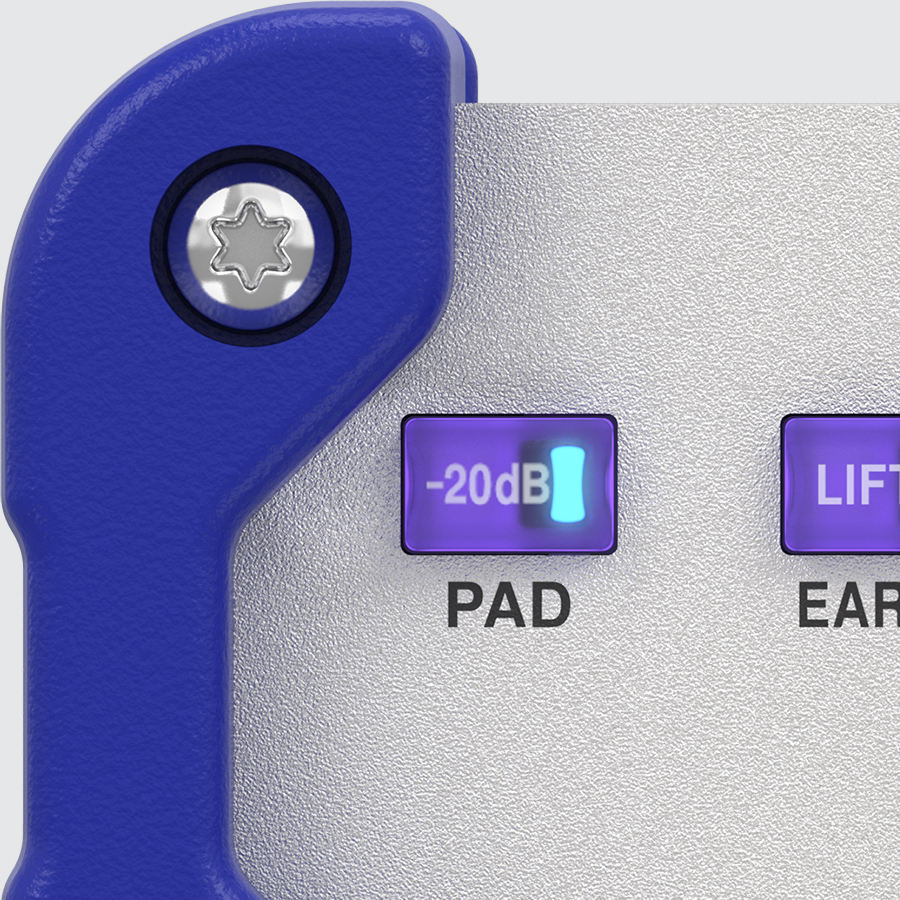

DN200 оснащений підсвічуваними перемикачами -20 дБ і Earth Lift. Перемикач Earth Lift поділяє вхідне та вихідне заземлення, що корисно для усунення заземлювальних контурів між обладнанням, підключеним до різних джерел живлення.

Перемикачі Sum і Split, що підсвічуються

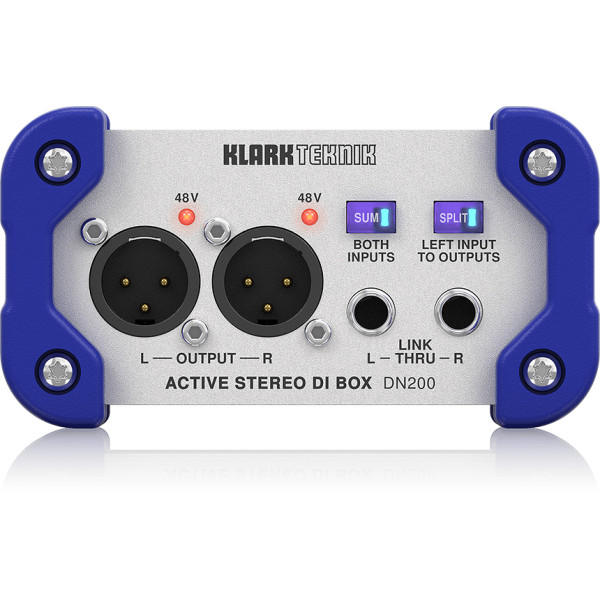

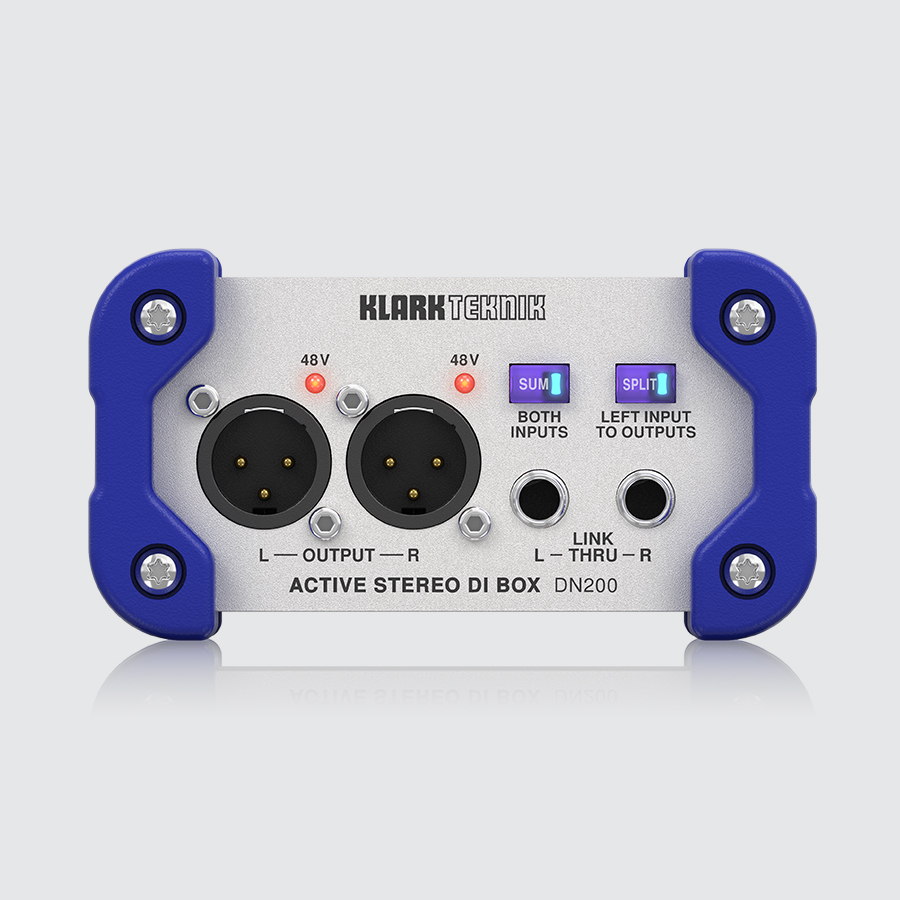

Для додаткової зручності DN200 оснащений перемикачами Sum і Split, що підсвічуються, які разом зі світлодіодними індикаторами фантомного живлення +48 В забезпечують відображення стану «з одного погляду» навіть на великій відстані і під різними кутами огляду. Перемикач Sum дозволяє об'єднати стереофонічні вхідні сигнали в монофонічний сигнал, який з'являється на обох виходах XLR L і R. Перемикач Split приймає вхідний сигнал L і посилає його на обидва виходи XLR L і R.

Роз'єми 1/4" TRS Link Thru можуть використовуватись для паралельного підключення гітари або басового підсилювача.

Створено для гастролей

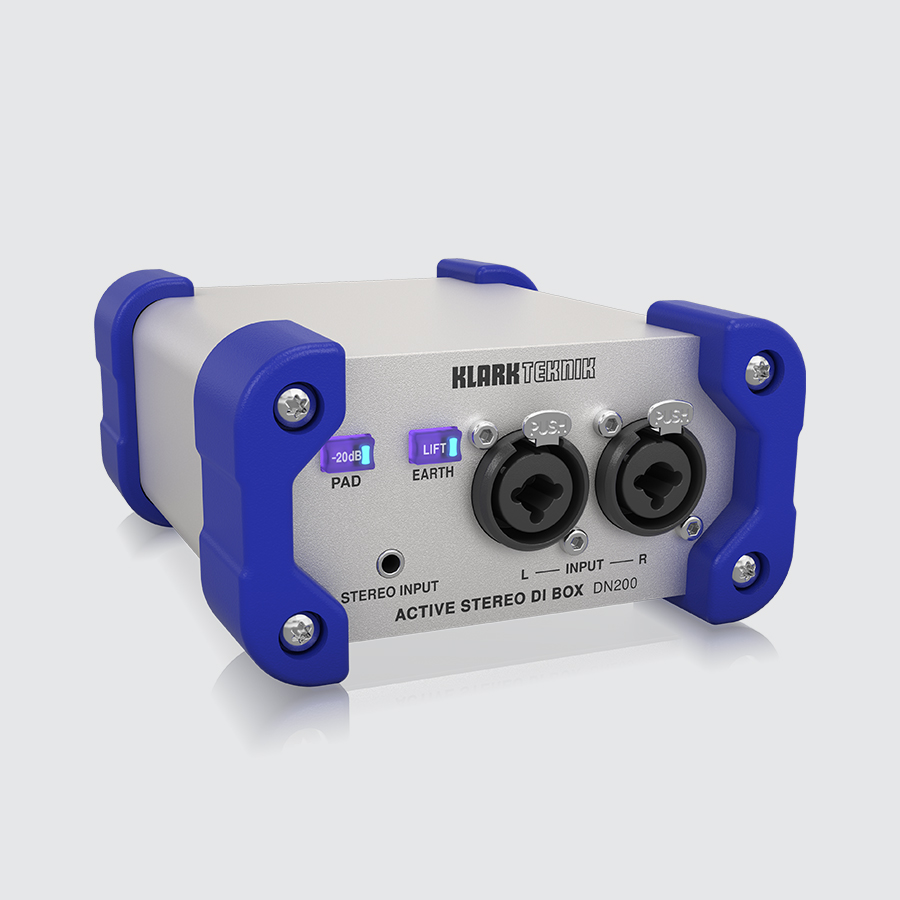

DN200, виготовлений із міцного алюмінієвого профілю, розроблений для суворих умов гастрольних концертів. Захисні гумові кутові накладки також ізолюють корпус DN200, додатково покращуючи його електричну ізоляцію. Для забезпечення надійних з'єднань використовуються високоякісні роз'єми XLR, що відповідають промисловим стандартам.

Основні характеристики:

• Вхідні роз'єми: 2 комбінованих роз'єми XLR, 2 роз'єми TRS 1/4", роз'єм TRS 1/8" стерео
• Імпеданс вхідних роз'ємів: 1 МОм (комбіновані та сполучні роз'єми, симетричні), 20 кОм (тільки комбіновані роз'єми XLR), 500 кОм (1/8" стереороз'єм TRS, несиметричний)
• Максимальний вхідний рівень: 28 дБ комбіновані роз'єми XLR і TRS (з увімкненим атенюатором), 21 дБ роз'єм TRS 1/8" (з увімкненим атенюатором)
• Атенюатор: 20 дБ
• Вихідні роз'єми: 2 x 3-pin XLR
• Імпеданс вихідних роз'ємів: 50 Ом
• Максимальний рівень вихідного сигналу: 13 дБн при навантаженні 10 ком, 10 дБн при навантаженні 600 Ом
• Мінімальне навантаження: 600 Ом
• Шум: 103 дБ, від 22 Гц до 22 кГц
• Частотний діапазон: Від 20 Гц до 20 кГц, ±1 дБ, навантаження 10 кОм
• Спотворення (THD + N): <0.005% при 1 кГц, +10 дБ
• Перехресні перешкоди: <100 дБ при 1 кГц
• Фантомне живлення: +48 V
• Споживаний струм: <10 мА на канал
• Розміри (Ш x Г x В): 118 x 63 x 142 мм
• Вага: 0.65 кг
