Директ бокс KLARK TEKNIK DN100

Опис Директ бокс KLARK TEKNIK DN100

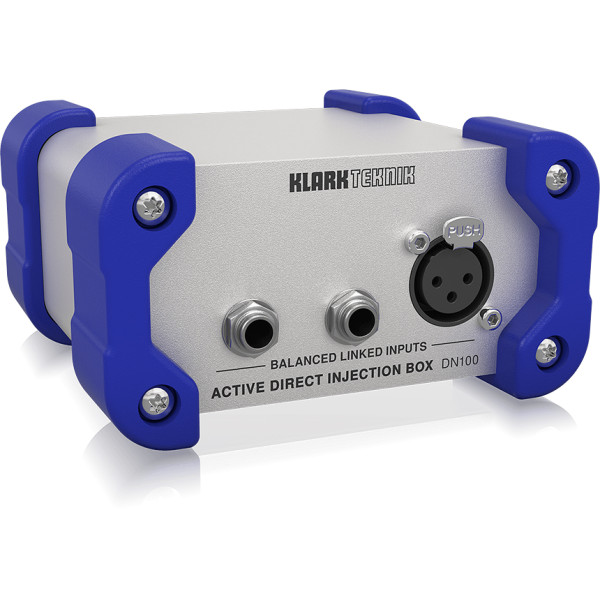

Директ бокс KLARK TEKNIK DN100

DN100 став постійним лідером як серед інженерів, так і серед музикантів. Завдяки високому запасу потужності, динамічного відгуку та чистоти звучання, DN100 точно відтворює характер електричних та акустичних інструментів і дозволяє вловити набагато більше деталей музичного виконання. DN100 призначений для професійного застосування, де фантомне живлення +48 є стандартною функцією всіх мікшерних пультів, а його інноваційна конструкція забезпечує значно більш високу точку кліпування, ніж у багатьох інших активних DI-боксів, забезпечуючи вихід +10 дБн при навантаженні 2 кОм. Цей збільшений запас за рівнем означає, що можна приймати вхідні сигнали більш високого рівня без необхідності використання атенюатора. У поєднанні з топологією вхідної схеми з дуже низьким рівнем шуму, DN100 пропонує дуже широкий динамічний діапазон і вимагає лише одного атенюатора -30 дБ для використання під час прямого підключення до виходів підсилювача інструменту.

DN100 створений для того, щоб витримувати суворі умови гастрольного життя: товстий алюмінієвий корпус захищає електроніку, а кути покриті міцними силіконовими гумовими накладками.

Збалансований вихід із трансформаторною ізоляцією

Для вибору компонентів DN100, що забезпечують найкраще звучання, було проведено вичерпні прослуховування з використанням широкого спектру активних та пасивних бас-гітар, електроакустичних гітар та електронних музичних інструментів. Для досягнення цієї мети особливе значення мав не тільки вибір аудіотрансформатора, а й імпеданс навколишніх компонентів, який також був надзвичайно важливим для забезпечення максимальної продуктивності аудіотрансформатора. Характеристики лінійного управління виходом трансформатора були ретельно оптимізовані, щоб забезпечити найкращі частотні і фазові характеристики для коротких і довгих кабелів, а також для імпедансів лінії, що широко відрізняються, і кінцевих пристроїв.

При розробці DN100 було приділено особливу увагу запобіганню насичення сердечника аудіотрансформатора, і в тракт сигналу був включений фіксований фільтр верхніх частот, щоб відсікати частоти нижче тих, які важливі з музичної точки зору. Найнижча нота на 5 або 6-струнній бас-гітарі - B0 з частотою 30.87 Гц, а найнижча нота на 88-клавішній клавіатурі фортепіано - A0 з частотою 27.50 Гц. DN100 зберігає частотний діапазон ±0.5 дБ на цих найнижчих музичних нотах.

Крім трансформаторів у сигнальному тракті, DN100 також має трансформатор для ізоляції шин живлення вхідного ланцюга від фантомного живлення, що надходить від вихідного гнізда XLR. При використанні в поєднанні з перемикачем Earth Lift ця повна гальванічна ізоляція вхідних та вихідних інтерфейсів гарантує, що при прямому підключенні до обладнання сцени виключається ризик виникнення ланцюгів заземлення.

Входи з подвійним імпедансом

Для DN100 була розроблена спеціальна збалансована вхідна схема інструментального класу з використанням передових аналогових технологій проектування, щоб створити дуже високий вхідний імпеданс, необхідний пасивним гітарним і басовим звукознімачам, при цьому зберігши низькі значення фактичних компонентів для мінімізації шуму. Цей інноваційний підхід до проектування схем забезпечує дуже низький рівень шуму, що у поєднанні з високою точкою кліпування створює неперевершений динамічний діапазон у DI-боксі з фантомним живленням +48 В.

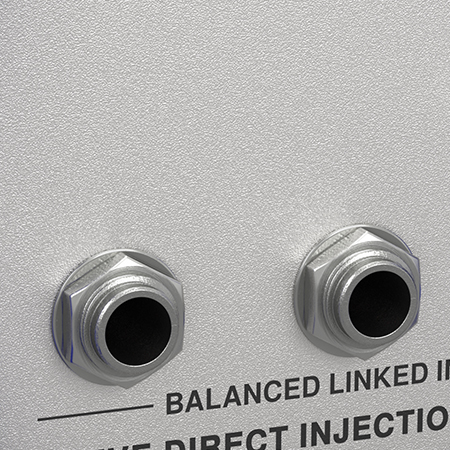

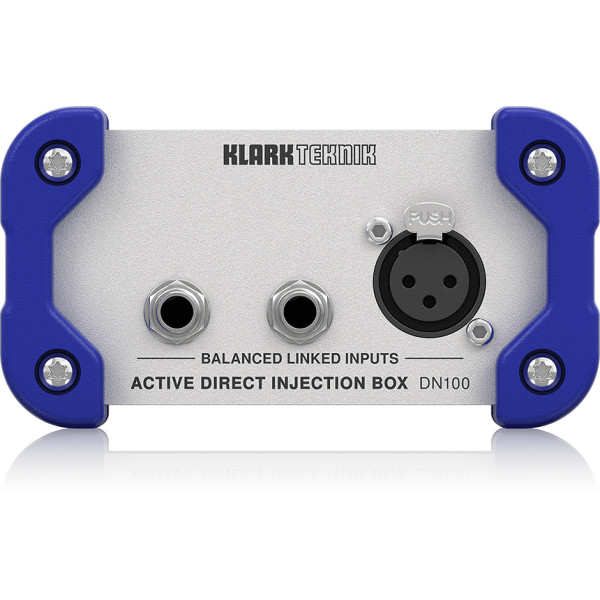

DN100 має один паралельно підключений вхід XLR і два входи 1/4" TRS, один з яких також може використовуватися як вихідний роз'єм для підключення до гітарного або басового підсилювача. При підключенні до комбінованого входу XLR вхідний опір становить 20 кОм, що ідеально підходить для обладнання лінійного рівня і забезпечує ще більш низький рівень шуму. Цей вхідний імпеданс занадто низький для гітарних і басових сигналів, тому їх підключають до комбінованого входу 1/4" TRS, внаслідок чого номінальний вхідний імпеданс становить 1 МОм, що ідеально підходить для пасивних електричних звукознімачів.

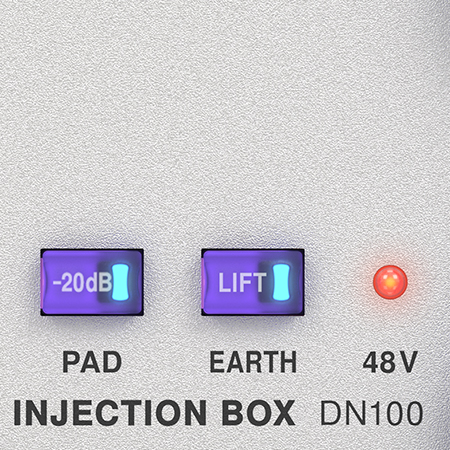

Підсвічувані перемикачі 20 дБ та Earth Lift

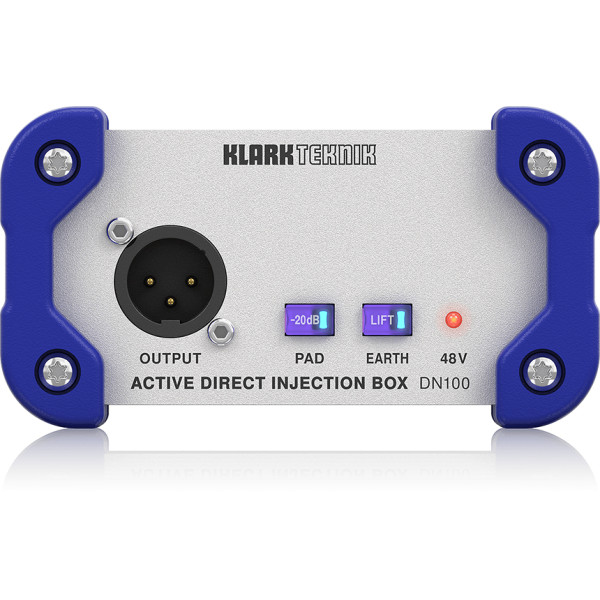

DN100 оснащений перемикачами Pad і Earth Lift, що підсвічуються, які разом зі світлодіодним індикатором фантомного живлення +48 В забезпечують відображення стану «з одного погляду» навіть на великій відстані і під різними кутами огляду. Перемикач Earth Lift поділяє вхідне та вихідне заземлення, що корисно для усунення заземлювальних контурів між обладнанням, підключеним до різних джерел живлення.

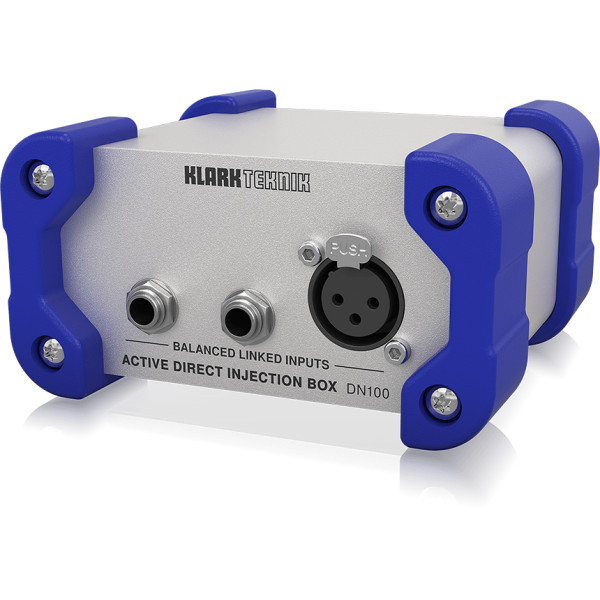

Створено для гастролей

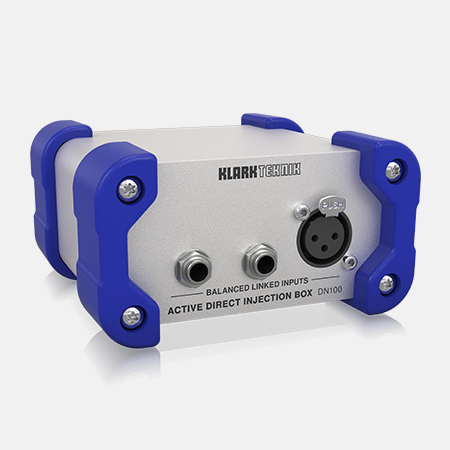

DN100, виготовлений із міцного алюмінієвого профілю, розроблений для суворих умов гастрольних концертів. Захисні гумові кутові накладки також ізолюють корпус DN100, додатково покращуючи його електричну ізоляцію. Для забезпечення надійних з'єднань використовуються високоякісні роз'єми XLR, що відповідають промисловим стандартам.

Основні характеристики:

• Вхідні роз'єми: 2 x 1/4" TRS та 3-контактний XLR, з'єднані паралельно
• Імпеданс вхідних роз'ємів: 1 МОм номінальна, симетрична або несиметрична, 20 кОм (тільки XLR)
• Максимальний вхідний рівень: 35 дБн (з увімкненим атенюатором)
• Атенюатор: 20 дБ
• Вихідні роз'єми: 3-pin XLR
• Імпеданс вихідних роз'ємів: 50 Ом
• Максимальний рівень вихідного сигналу: 15 дБн при навантаженні 10 ком
• Мінімальне навантаження: 600 Ом
• Шум: 103 дБ, від 22 Гц до 22 кГц
• Частотний діапазон: Від 20 Гц до 20 кГц, ±1 дБ, навантаження 10 кОм
• Спотворення (THD + N): <0.005% при 1 кГц, +10 дБ
• Фантомне живлення: +48 V
• Споживаний струм: <10 мА
• Розміри (Ш x Г x В): 118 x 63 x 112 мм
• Вага: 0.44 кг
