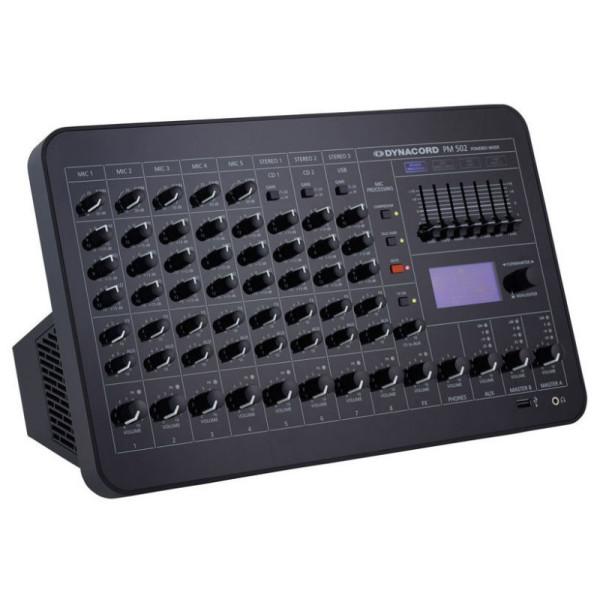

Мікшерний пульт з підсилювачем DYNACORD PowerMate 502

Мікшерний пульт з вмонтованим підсилювачем.

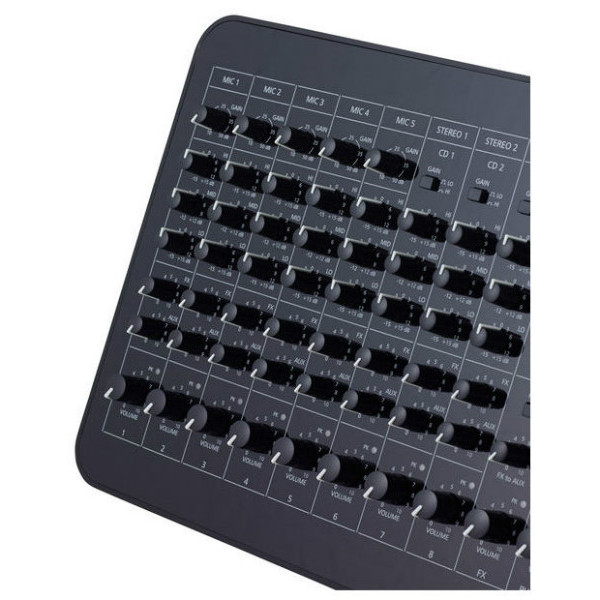

PM 502 - це перш за все професійний мікшер з п'ятьма входами мікрофон / лінія (три стерео-входу на роз'ємах jack і два на роз'ємах RCA, паралельно до них підключені входи з USB). На додаток до вбудованим функціям лимитера і дакера, є відключається фантомне живлення 48 В для конденсаторних мікрофонів. На кожному каналі є 3-смуговий еквалайзер, посил на ефекти, посил Aux, індикатор пікових значень рівня і поворотний регулятор рівня сигналу.

Підсилювач потужності класу D забезпечує 2х450 Вт (RMS / 4 Ома) або 2х600 Вт (4 Ома IHF-A). Через меню налаштувань можна вибрати підключення лінії 100 В безпосередньо без додаткових трансформаторів. В PM 502 використовується традиційно великий пакет схем захисту, який забезпечує максимальний рівень безпеки роботи обладнання. Комутаційні можливості повністю покривають всі вимоги для живого звуку та інсталяції.



Цифрова майстер секція забезпечує великий вибір вихідних шин. Через виходи Stereo Master A і B, а також AUX Master Outputs можливе підключення до трьох різних кімнат або зон озвучування з індивідуальним управлінням. Кожен майстер вихід оснащений 7-смуговим еквалайзером і гнучкими можливостями маршрутизації. Лінія затримки на виході Master B дозволяє синхронізувати лінії в розподілених системах озвучування або в інсталяціях протяжністю понад 50 м. Вбудований програвач забезпечує відтворення музики в форматі MP3 або WAV з зовнішнього диска або флешки для фонового сигналу або музики в перервах.

Як і в PowerMate третьої серії, меню цифрового процесора мікшера-підсилювача PM 502 має велику секцію з 32 редагованими стерео-пресетами, серед яких ревербератори, затримки, хоруси і комбінації я відлуння / ревербератор. Крім того, тут є такі функції захисту динаміків як LPN, пресети ток-овера і розширені функції маршрутизації. Яскравий і контрастний рідкокристалічний дисплей забезпечує просту і зручну роботу з меню.



Технічні характеристики

Кількість каналів  (моно + стерео) 5 + 3

Мікрофонні входи (XLR) 5

Aux (FX, AUX) 1 post, 1 pre

Максимальна потужність одного каналу, динамічний запас по потужності, IHF-A

• 4 Ома

• 8 Ом

640 Вт

350 Вт

Частотний діапазон, -3 дБ, 1 кГц

• З будь-якого входу на будь-який вихід мікшера

• З будь-якого входу на вихід для динаміків

15-22000 Гц

20-22000 Гц

Еквівалентний шум на вході, мікрофонний передпідсилювач, A-зважена крива, 450 Вт, 4 Ома 104 дБ

Топологія вихідного каскаду підсилювача Клас D

еквалайзер

• Шельфовий НЧ-фільтр

• Піковий СЧ-фільтр

• Шельфовий ВЧ-фільтр

• Семиполосний майстер еквалайзер (63, 160, 400, 1 кГц, 2,5 кГц, 6 кГц, 12 кГц)

± 15 дБ / 60 Гц

± 12 дБ / 2,4 кГц

± 15 дБ / 12 кГц

± 10 дБ / Q = 1.5

фільтри

• відключається обрізної НЧ, обробка мікрофонного сигналу (відключається)

• Обрізний НЧ-фільтр, підсилювач потужності (включається в режимі 100 В Direct Drive)

• Обробка сигналу на динаміки

80 Гц, 18 дБ / окт. або 150 Гц, 12 дБ / окт.

50 Гц або 70 Гц, 18 дБ / окт.

LPN, що відключається

Затримка на master B 0-145 мсек (0-50 м)

ефекти

• Тип

• Пресети ефектів

• Дистанційне керування

Стерео ефект процесор 24/48 біт

32 редагованих заводських пресета

педальний перемикач

Дисплей 128х64 пікс., LCD



Програвач (USB роз'єм на передній панелі)

• Підтримувана файлова система

• Підтримувані звукові формати

• Інтерфейс

• Живлення по USB, максимальна сила струму (з захистом від КЗ)

FAT 32

MP3, WAV

USB 2.0, «мама», тип А

5 В, 500 мА

Цифровий звуковий інтерфейс (USB на задній панелі)

• Канали

• АЦП / ЦАП

• Частота дискретизації

• ПК інтерфейс



2 входи, 2 виходи

16 біт, дельта-сигма

32 / 44,1 / 48 кГц

USB 2.0, мама тип B

схеми захисту

• Виходи MASTER A, B, AUX

• Підсилювач потужності

• Імпульсний блок живлення

Регульовані пікові лімітери, -10 - +11 ДБУ

Звукові лімітери, термозахист, захист від ураження постійним струмом, захист від ВЧ, КЗ, захист від пікових напруг, затримка включення, протидії ЕРС

Лімітери пускового струму, захист від занадто високого і занадто низької напруги, захист від занадто високого струму, термозахист

Охолодження Вентилятор з постійно регульованою швидкістю

Фантомне живлення (відключається) 48 В (постійний струм)

Параметри живлення (імпульсний блок живлення з автоматичним визначенням напруги) 100-240 В, 50-60 Гц

Споживана потужність, на 1/8 максимальної вихідної потужності, 4 Ома 180 Вт

Клас безпеки Клас I

Діапазон робочих температур 5 ° ... 40 ° С



Габаритні розміри (Ш х В х Г) 395 х 244 х 241 мм

У рекова кріпленні: 483 х 223 х 310,3 мм (7HU)

Маса, нетто 4,9 кг



Гарантійний термін 12 місяців.
