Системний процесор для акустичних систем FBT DLM26

Опис Системний процесор для акустичних систем FBT DLM26

Системний процесор для акустичних систем.

Цифровий звуковий процесор DLM26 - це процесор з 2 входами і 6 виходами, ідеально відповідний як для створення постійних інсталяцій, так і для «живих» виконань. При розмірі всього 1U процесор поєднує функціональність цілого спектру пристроїв з широкими можливостями віддаленого управління з комп'ютера. Пристрій гарантує чудову якість звуку, будучи обладнаним 24-бітними перетворювачами преміум-класу: АЦП AKM5392 і ЦАП AKM 4396 . Ретельно оптимізована обробка сигналу з подвоєною точністю в поєднанні з 24-бітним перетворенням забезпечують динамічний діапазон більше 110 дБ. Можливі два режими роботи: стандартний (standard mode) і режим подвійного компресора / лімітера ( DCL mode ). Перший дозволяє конфігурувати кросовер формату 2 смуги стерео + сабвуферні канали, 3 смуги стерео, або 6 смуг моно; входи L, R, L + R можуть бути призначені до будь-якого виходу.

У режимі DCL процесор може бути налаштований для роботи у форматі 3 канали DCL , 2 канали DCL + 2 стандартних каналу, 1 канал DCL + 4 стандартних каналу. Кожен DCL канал подається на подвійний компресор / лімітер з установлюваної НЧ / ВЧ частотою розділу. Це є винятковою особливістю даного процесора, важливою для захисту двоканальних пасивних фільтрів за відсутності пасивного загасання в кросовері між сабвуфером і ВЧ драйвером. У DCL режимі захисні пороги встановлюються індивідувальних для сабвуфера і драйвера. Входи активні, до кожного підключено 5 повністю настроюються фільтрів (вибирається порядок, частоти, Q), максимальна затримка (delay) становить 288,66 мс з кроком 6,8 мкс. Кожен вихід обладнаний 4 повністю налаштованим фільтрами, максимальна затримка (delay) 288,66 мс з кроком 6,8 мкс. Виходи активні, можлива інверсія фази, НЧ / ВЧ кросовер від 6 до 24 дБ / окт із стандартною або регульованою добротністю, RMS-компресор з можливістю м'якої компресії (soft knee) і лімітером. Рівні вхідних сигналів відображаються 6-сегментними світлодіодними індикаторами + індикатор перевантаження , вихідні сигнали - 5-сегментними світлодіодними індикаторами + індикатор перевантаження + індикатор лімітера. Пристрій має два аналогових входи, цифровий стереовход SPDIF, 6 аналогових виходів. Різні входи можуть бути призначені до різних виходів. У режимі інсталяції процесор забезпечує плавне загасання рівня вихідного сигналу при зміні налаштувань. Дана функція може бути відключена в активній роботі, коли необхідно вносити невеликі зміни в установки прямо на ходу. ПЗ дозволяє здійснювати віддалений контроль процесора з ПК через порти RS485 або USB, а також об'єднувати в мережу до 32 пристроїв. При цьому доступні всі параметри процесора, відображаються поточні налаштування фільтрів, присутня можливість графічно підлаштовувати RMS-компресор і лімітер. Процесор зберігає до 64 пресетів, можливе блокування, дворівневий пароль. Особливості і нові можливості FBT DLM26: Фільтри верхніх, нижніх частот, shelving-фільтри - до другого порядку, що настроюється добротність RMS-компресор і пік-лімітер для кожного вихідного каналу, алгоритм оптимізований для механічної та температурного захисту динаміків при збільшенні рівня вихідного сигналу, мінімальні спотворення сигналу Режим подвійного компресора / лімітера (DCL) з двосмуговими RMS-компресорами і лімітерамі з можливістю налаштування розділової частоти, порогу і оптимізацією окремих параметрів. Подібні можливості виключно цінні для процесора загального призначення All-Pass фільтри першого і другого порядку зручні для створення кардіоїдних сабвуферних конфігурацій, дозволяють здійснювати дуже тонку підстроюванням фази в кросовері, забезпечують злагоджену роботу акустичних систем і масивів.

Технічні характеристики FBT DLM26:

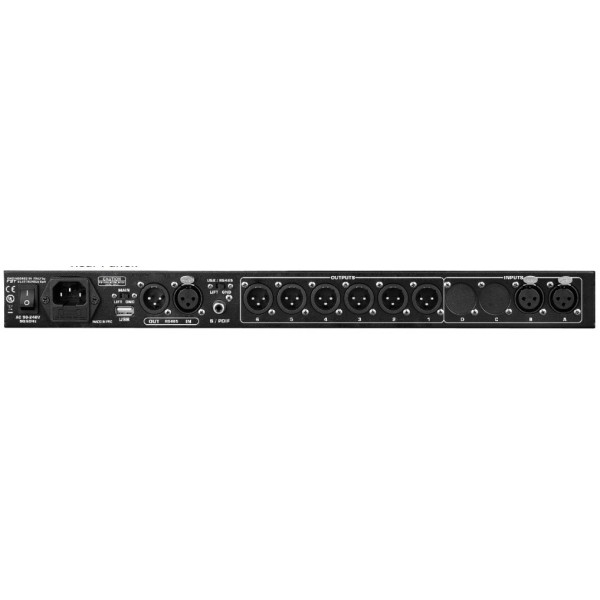

Входи: симетричний XLR, максимальний рівень +20 дБВ

Виходи: симетричний XLR, максимальний рівень +20 d дБВ

Мінімальна навантаження: 150 Ом

Кількість збережених пресетів: 64

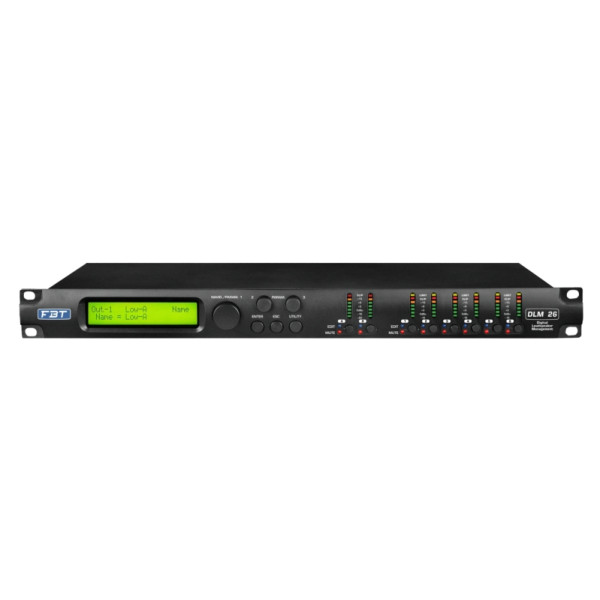

Вимірювання рівня звукового сигналу: 7 світлодіодів для вхідних сигналів [-20 дБВ ... +15 дБВ; Clip]

Світлодіодів для вихідних сигналів [-20 дБВ ... +15 дБВ; Clip; Limit]

Вихідні світлодіоди можуть використовуватися для відображення рівня вихідного сигналу або роботи лімітера

Повне гармонійне спотворення + шум (THD + N): 0.001% на 1кГц, 0 дБВ

Відношення сигнал / шум:> 110 дБ

Частотна характеристика: 20Гц ... 20 кГц, @ -0.5 дБ

Дозвіл АЦП і ЦАП: 24 біт

Дозвіл обробки: 24 x 32-біт фільтрація; 96 біт дозвіл проміжних результатів обчислень

Вхід SPDIF: 32 - 44.1 - 48 кГц

Дисплей: 2 x 20 символів

Фільтри (по п'ять на кожен вхід / вихід)

Тип: Пікові (Peaking EQ), Hi-Shelving 1/2/Q, Low Shelving 1/2/Q, ФВЧ 1/2/Q, ФНЧ 1/2/Q, All Pass 1/2, смугові

Посилення фільтрів: посилення Bell і Shelving фільтрів змінюється в діапазоні від -15 дБВ до +15 дБВ з кроком 0.5 дБВ

Центральна частота вибирається з частотним дозволом в 1/24 октави в діапазоні 20 Гц ... 20 кГц

Добротність фільтрів, Q: від 0.3 до 20 з кроком 0.1

Компресори:

Поріг від -10 дБВ до +20 дБВ

Коефіцієнт стиснення від 1:1 до 32:1

М'яка компресія (soft knee) від 0 до 100%

Час атаки від 10 мс до 4 с Ч

Час відновлення від 0,1 с до 3 с

Лімітери:

Поріг від -10 дБВ до +20 дБВ Ч

Час атаки від 2 мс до 50 мс

Час відновлення від 20 мс до 200 мс ФВЧ і ФНЧ: ФВЧ від 1 порядку (Баттерворт -6 дБ / окт) до 4 порядку (Баттерворт, Лінквіц або Бессель -24 дБ / окт), регульована добротність ФНЧ від 1 порядку (Баттерворт -6 дБ / окт) до 4 порядку (Баттерворт, Лінквіц або Бессель -24 дБ / окт), регульована добротність

Затримка і посилення: максимальна затримка 288.66 мс з кроком 6.8 мкс по кожному вхідному і вихідному каналу

Посилення по входу SPDIF (цифровий) 0 дБВ через RCA

Вимоги до живлення: Напруга АС 90-240 В, 50/60 Гц

Потужність 30 ВА

Розміри (ШхВхГ): 48 x 4 x 22 см (1U)
